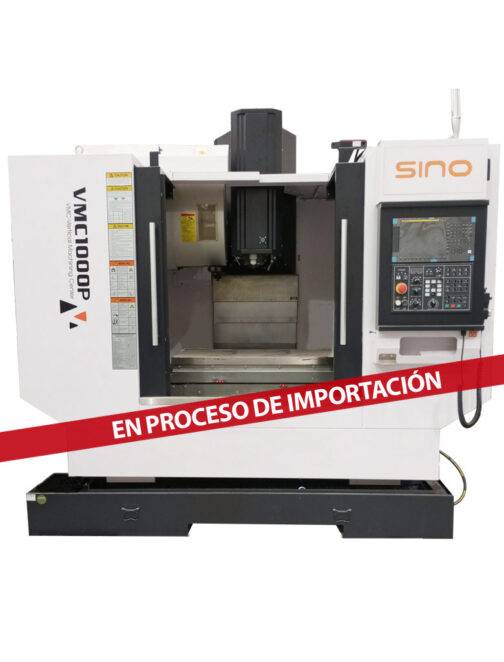

CENTRO DE MECANIZADO | VMC 1000

EL CENTRO DE MECANIZADO VMC 1000 DE SINO, ES UNA SOLUCIÓN CONFIABLE PARA TAREAS DE MECANIZADO EN UNA VARIEDAD DE INDUSTRIAS. CON UN MAGAZINE DE HERRAMIENTAS CON CAPACIDAD PARA 24 HERRAMIENTAS, ESTE CENTRO GARANTIZA UNA PRODUCCIÓN EFICIENTE AL REDUCIR LOS TIEMPOS DE CAMBIO DE HERRAMIENTAS. LA MESA DE TRABAJO, CON UNAS DIMENSIONES DE 1200 X 520 MM, PROPORCIONAN UN ÁREA ESPACIOSA PARA FIJAR Y MECANIZAR PIEZAS DE DIFERENTES TAMAÑOS Y FORMAS. CON RECORRIDOS DE EJES DE 1000 mm EN EL EJE X, 520 mm EN EL EJE Y, Y 535 mm EN EL EJE Z, ESTE CENTRO OFRECE LA PRECISIÓN Y LA VERSATILIDAD NECESARIAS PARA CUMPLIR CON UNA AMPLIA GAMA DE REQUISITOS DE MECANIZADO.

MESA :

• DIMENSIONES : 520 x 1200 [mm]
• RANURAS EN T : 5-18 [mm]
• DISTANCIA ENTRE RANURAS EN T : 100 [mm]
• CARGA MÁXIMA ADMITIDA : 660 [kg]

RECORRIDOS :

• EJE X/Y/Z : 1000/520/535 [mm]
• DISTANCIA LA COLUMNA AL CENTRO DEL HUSILLO : 580 [mm]
• DISTANCIA DE LA MESA A LA NARIZ DEL HUSILLO : 100-650 [mm]

HUSILLO :

• CONO DEL HUSILLO : BT40
• RANGO VELOCIDADES DEL HUSILLO : 20-10000 [r/min] – OIL CHILLER
• SERVO MOTOR DEL HUSILLO (FANUC) MODELO : βil8/12000
• POTENCIA DEL SERVO MOTOR : 11/15 [kW]/[hp]
• POTENCIA DEL SERVO MOTOR (30min) : 15/20 [kW]/[hp]
• TORQUE DEL SERVO MOTOR PRINCIPAL : 35.8 [Nm]
• BALANCEO DINÁMICO DEL HUSILLO : TIPO G1

MOTORES DE AVANCES :

• X/Y VELOCIDAD MAX. REVOLUCIONES : 3000 [r/min]
• X/Y POTENCIA DE LOS MOTORES : 1.8 [kW]
• X/Y TORQUE DE LOS MOTORES DE AVANCES : 11 [Nm]
• EJE Z VELOCIDAD MÁXIMA : 2000 [r/min]
• TORQUE DEL MOTOR EJEZ : 20 [Nm]
• X/Y VELOCIDAD DE AVANCE RÁPIDO : 48/48 [m/min]
• Z VELOCIDAD DE AVANCE RÁPIDO : 32 [m/min]
• VELOCIDAD AVANCE RÁPIDO (CORTE) : 12000 [mm/min]

MAGAZINE DE HERRAMIENTAS :

• TIPO : BRAZO (VERTICAL)
• CAPACIDAD DE HERRAMIENTAS : 24 [un]
• DIÁMETRO MAX DE LA HERRAMIENTA : Ø 78 [mm]
• DIÁMETRO PROX HERRAMIENTA VACIA : Ø 120 [mm]
• PESO MÁXIMO DE HERRAMIENTA ADMITIDO : 8 [kg]
• LARGO MÁXIMO DE HERRAMIENTA ADMITIDO : 300 [mm]
• TIEMPO DE CAMBIO DE HERRAMIENTA : 3,5 [seg]
• DIRECCIÓN CAMBIO DE HERRAMIENTA : BIDIRECCIONAL

POTENCIAS REQUERIDAS :

• CAPACIDAD ELÉCTRICA : 40 [KVA]
• FLUJO DE LA BOMBA DE REFRIGERANTE : 40 [lt/min]
• AIRE COMPRIMIDO : 6-8 [kg]
• TENSIÓN : 380/50 [Hz]

DIMENSIONES DE LA MÁQUINA :

• DIMENSIONES : 2600x2355x2860 [mm]
• PESO : 6500 app [kg]
• CARENADO TIPO: FULL COVER

EXACTITUD DE POSICIONAMIENTO :

• X/Y/Z : ±0.008 [mm]
• X/Y/Z REPOSICIONAMIENTO: ±0.004 [mm]

COMPONENTES ESTÁNDAR :

• CONTROL Y SERVO MOTORES: FANUC (JAPON) – FANUC 0I MF PLUS
• HUSILLO BT40-ф150 : ROYAL (TAIWAN)
• HUSILLO DE BOLAS RECIRCULANTES 4016 (C3): PMI/HIWIN (TAIWAN) / THK (JAPON)
• GUIAS LINEALESMSA35A/MSA45A (P): PMI/HIWIN (TAIWAN) / THK (JAPON) REXROTH/INA (ALEMANIA)
• RODAMIENTOS DEL HUSILLO 7014/7014: NSK (JAPON)
• CILINDRO DE MAGAZINE 4.5t: HAOCHENG (TAIWAN)
• MAGAZINE PORTA HERRAMIENTAS (24T): OKADA/SANJET/POJU (TAIWAN)
• TUERCAS YSF M30x1.5p: YINSH (TAIWAN)
• MACHÓN DE ACOPLE GS28 98SHA 2.5/25/35: LINK/KTR
• AIRE ACONDICIONADO EN GABINETE ELÉCTRICO
• RODAMIENTOS EN HUSILLO DE BOLAS 30TACB06U/GMP4BS30*62G/GNP4: NACHI/TPI (JAPON)
• PRINCIPALES COMPONENTES ELECTRICOS: SCHNEIDER (FRANCIA)
• ELEMENTOS NEUMÁTICOS: AirTAC (TAIWAN)

COMPONENTES ESTÁNDAR :

• OIL CHILLER (ENFRIADOR DEL ACEITE DEL HUSILLO)
• X/Y/Z GUIAS LINEALES
• HUSILLOS DE BOLAS PRETENSADOS
• RIGID TAPPING (ROSCADO RIGIDO)
• SISTEMA DE REFRIGERACION DE HERRAMIENTAS
• M30 APAGADO AUTOMÁTICO
• CARENADO COMPLETO CON VIDRIOS DE SEGURIDAD
• ESTANQUE CON SEPARACION DE ACEITE Y AGUA
• SOPLADOR A TRAVÉS DEL HUSILLO
• SISTEMA DE LUBRICACIÓN CENTRALIZADA
• INTERFASE RS232
• PISTOLA DE AIRE
• HAND WHEEL (PULSOS MANUALES)
• PERNOS DE ANCLAJE Y PADS DE NIVELACIÓN
• CHIP CONVEYOR TIPO CADENA
• MONITOR FANUC EN 10,4″
• AIRE ACONDICIONADO EN SISTEMA ELÉCTRICO
