Descripción

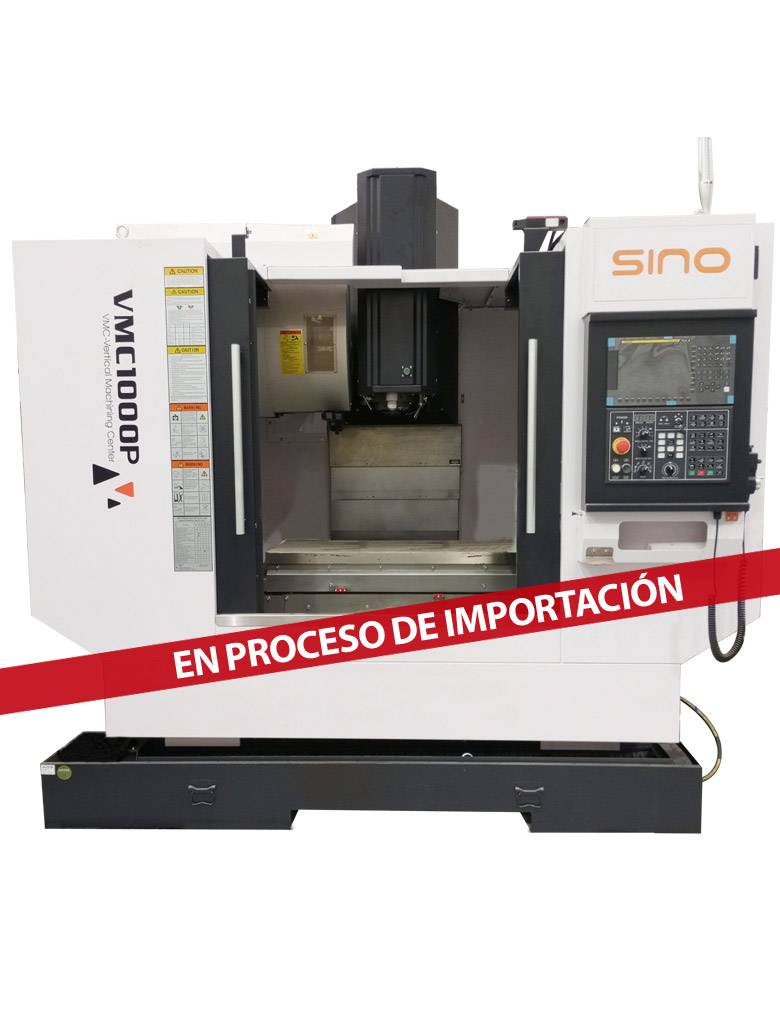

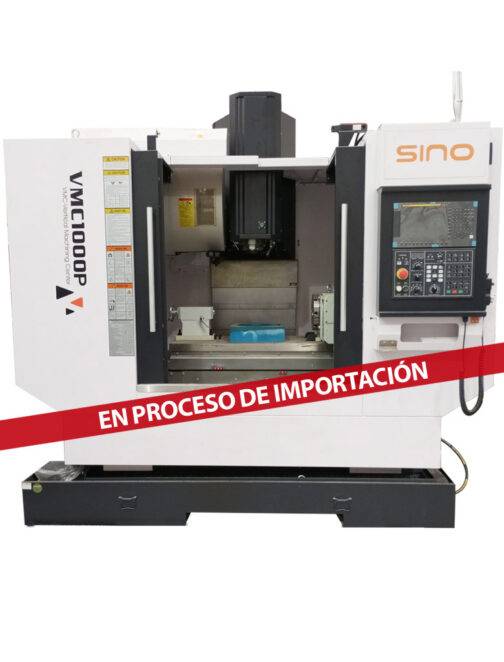

CENTRO DE MECANIZADO VMC 1000 P (N) CON 4 TO EJE

EL CENTRO DE MECANIZADO VERTICAL VMC 1000 4 EJE DE SINO ES UNA OPCIÓN VERSÁTIL Y EFICIENTE PARA UNA VARIEDAD DE APLICACIONES DE MECANIZADO. EQUIPADO CON UN CUARTO EJE, ESTE CENTRO PERMITE REALIZAR OPERACIONES DE MECANIZADO MÁS COMPLEJAS Y PRECISAS. SU MAGAZINE DE HERRAMIENTAS CON CAPACIDAD PARA 24 HERRAMIENTAS GARANTIZA UNA PRODUCCIÓN CONTINUA SIN INTERRUPCIONES FRECUENTES PARA CAMBIAR HERRAMIENTAS. LA MESA ROBUSTA, CON DIMENSIONES DE 1200 X 520 MM, PROPORCIONA UNA AMPLIA ÁREA DE TRABAJO PARA PIEZAS DE TAMAÑO MEDIANO A GRANDE. CON RECORRIDOS DE EJES DE 1000 mm EN EL EJE X, 520 mm EN EL EJE Y, Y 535 mm EN EL EJE Z, ESTE CENTRO OFRECE UNA AMPLIA CAPACIDAD DE MOVIMIENTO PARA MANEJAR DIVERSAS GEOMETRÍAS DE PIEZAS CON PRECISIÓN.

MESA :

• DIMENSIONES : 520×1200 [mm]
• RANURAS EN T : 5-18 [mm]
• DISTANCIA ENTRE RANURAS EN T : 100 [mm]
• CARGA MÁXIMA ADMITIDA : 660 [kg]

RECORRIDOS :

• EJE X/Y/Z : 1000/520/535 [mm]
• DISTANCIA LA COLUMNA AL CENTRO DEL HUSILLO : 580 [mm]
• DISTANCIA DE LA MESA A NARIZ DEL HUSILLO : 100-650 [mm]

HUSILLO :

• CONO DEL HUSILLO : BT40
• RANGO VELOCIDADES DEL HUSILLO : 50-10000 [r/min]
• SERVO MOTOR DEL HUSILLO (FANUC) MODELO : βil8/12000
• POTENCIA DEL SERVO MOTOR : 11/15 [kW]/[hp]
• POTENCIA DEL SERVO MOTOR (30min) : 15/20 [kW]/[hp]
• TORQUE DEL SERVO MOTOR PRINCIPAL : 35,8 [Nm]
• BALANCEO DINÁMICO DEL HUSILLO : TIPO G1

MOTORES DE AVANCES :

• X/Y VELOCIDAD MAX. REVOLUCIONES : 3000 [r/min]
• X/Y POTENCIA DE LOS MOTORES : 1.8 [kW]
• X/Y TORQUE DE LOS MOTORES DE AVANCES : 11 [Nm]
• EJE Z VELOCIDAD MÁXIMA : 2000 [r/min]
• TORQUE DEL MOTOR EJEZ : 20 [Nm]
• X/Y VELOCIDAD DE AVANCE RÁPIDO : 48/48 [m/min]
• Z VELOCIDAD DE AVANCE RÁPIDO : 32
• VELOCIDAD AVANCE RÁPIDO (CORTE) : 12000

MAGAZINE DE HERRAMIENTAS :

• TIPO : BRAZO (VERTICAL)
• CAPACIDAD DE HERRAMIENTAS : 24 [un]
• DIÁMETRO MAX DE LA HERRAMIENTA : Ø 78 [mm]
• DIÁMETRO PROX HERRAMIENTA VACIA : Ø 120 [mm]
• PESO MÁXIMO DE HERRAMIENTA ADMITIDO : 8 [kg]
• LARGO MÁXIMO DE HERRAMIENTA ADMITIDO : 300 [mm]
• TIEMPO DE CAMBIO DE HERRAMIENTA : 3,5 [seg]
• DIRECCIÓN CAMBIO DE HERRAMIENTA : BIDIRECCIONAL

POTENCIAS REQUERIDAS :

• POTENCIA DEL MOTOR : 20/12 [KVA]/[Hp]
• FLUJO DE LA BOMBA DE REFRIGERANTE : 40 [lt/min]
• AIRE COMPRIMIDO : 6-8 [kg]
• TENSIÓN : 380/50 [Hz]

DIMENSIONES DE LA MÁQUINA :

• DIMENSIONES : 2600x2355x2860 [mm]
• PESO : 6500 app [kg]
• CARENADO TIPO : FULL COVER

EXACTITUD DE POSICIONAMIENTO :

• X/Y/Z : ±0,008 [mm]
• X/Y/Z REPOSICIONAMIENTO : ±0,004 [mm]

COMPONENTES ESTÁNDAR :

• CUARTO EJE GSA+ (TAIWAN)
• CONTROL Y SERVO MOTORES: FANUC JAPON FANUC 0I MF PLUS
• HUSILLO BT40-ф150 : ROYAL (TAIWAN)
• HUSILLO DE BOLAS RECIRCULANTES 4016 (C3): PMI/HIWIN (TAIWAN) THK (JAPON)
• GUIAS LINEALESMSA35A/MSA45A (P): PMI/HIWIN (TAIWAN) THK (JAPON) REXROTH/INA (ALEM)
• RODAMIENTOS DEL HUSILLO 7014/7014: NSK (JAPON)
• CILINDRO DE MAGAZINE 4.5t: HAOCHENG (TAIWAN)
• MAGAZINE PORTAHERRAMIENTAS (24T): OKADA/SANJET/POJU (TAIWAN)
• TUERCAS YSF M30x1.5p: YINSH (TAIWAN)
• MACHON DE ACOPLE GS28 98SHA 2.5/25/35: LINK/KTR
• AIRE ACONDICIONADO EN GABINETE ELÉCTRICO
• RODAMIENTOS EN HUSILLO DE BOLAS 30TACB06U/GMP4BS30*62G/GNP4: NACHI/TPI (JAPON)
• PRINCIPALES COMPONENTES ELECTRICOS: SCHNEIDER (FRANCIA)
• ELEMENTOS NEUMÁTICOS: AirTAC (TAIWAN)

ACCESORIOS :

• OIL CHILLER (ENFRIADOR DEL ACEITE DEL HUSILLO)
• X/Y/Z GUIAS LINEALES
• HUSILLOS DE BOLAS PRETENSADOS
• RIGID TAPPING (ROSCADO RIGIDO)
• SISTEMA DE REFRIGERACION DE HERRAMIENTAS
• M30 APAGADO AUTOMÁTICO
• CARENADO COMPLETO CONVIDRIOS DE SEGURIDAD
• ESTANQUE CON SEPARACION DE ACEITE Y AGUA
• SOPLADOR A TRAVÉS DEL HUSILLO
• SISTEMA DE LUBRICACIÓN CENTRALIZADA
• INTERFASE RS232
• PISTOLA DE AIRE
• HAND WHEEL (PULSOS MANUALES)
• PERNOS DE ANCLAJE Y PADS DE NIVELACIÓN
• CHIP CONVEYOR TIPO TORNILLO SIN FIN
• MONITOR FANUC EN 10,4″
• AIRE ACONDICIONADO EN SISTEMA ELÉCTRICO
